力拓耐磨陶瓷胶磨煤机防磨中的应用-南阳力拓新材料有限公司

磨煤机防磨一直以来是各个生产企业的难题，磨煤机的运行环境比较差，启动时暖机温度在300度左右，运行时温度在200度左右，属于高温运行，热风入口部位是整个磨煤机筒壁的防磨重点，这个地方的温度是磨煤机里温度最高的地方，长期在250℃左右，这个部位温度最高冲刷磨损最严重，每次磨煤机陶瓷脱落都是从这里开始，在磨煤机防磨中采用焊接陶瓷的方式是不可行的，中心孔破坏了陶瓷的整体性，造成陶瓷块从中心孔位置断裂。因此多采用粘贴大块耐磨陶瓷衬板，厚度多在12mm左右。但有一些企业在做完防磨半年内筒壁磨穿，这主要是由于胶粘剂的选择出现问题（耐温性、粘接强度不够），造成陶瓷衬板脱落。可选用南阳力拓新材料有限公司生产的LT281高温陶瓷胶。

LT281高温陶瓷胶最高耐温280℃，最高不超过300℃，用于长期工作温度250℃以下设备表面耐磨陶瓷片（衬板）的粘贴，该胶触变性好，尤其适用于顶棚、立面耐磨陶瓷片的粘接。

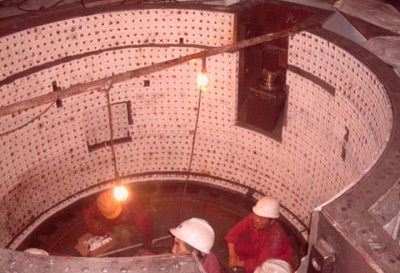

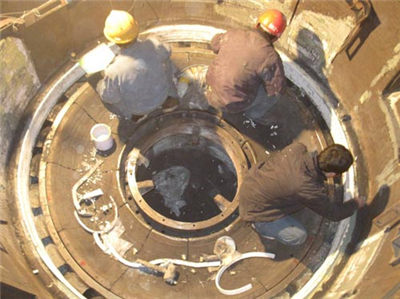

选用LT281高温陶瓷胶在磨煤机内壁粘贴耐磨陶瓷衬板，使用一年后检修时发现最底下一层不会出现磨完，会留下一部分。一般磨损寿命会在1年半到2年。
