LT227碳化硅修补剂修复玉华煤业渣浆泵磨损

山西华瑞煤业2台离心渣浆泵型号KH65D-M。浆液中矸石、煤粉、砂、粘土、页岩等颗粒的浓度在20%左右，磨损较为严重；此外浆液中加有二价或三价金属盐类，呈酸性状态，会有腐蚀现象产生；在磨蚀和腐蚀的共同作用下，渣浆泵在使用两个月后就已经报废。

关键词：渣浆泵，磨损，修复，碳化硅修补剂，可刷涂陶瓷涂层

后经推荐选用南阳力拓新材料有限公司生产的耐磨防腐材料（LT256可刷涂陶瓷涂层配合LT227碳化硅修补剂）进行修复，修复后的渣浆泵已使用三个月，仍再继续工作。

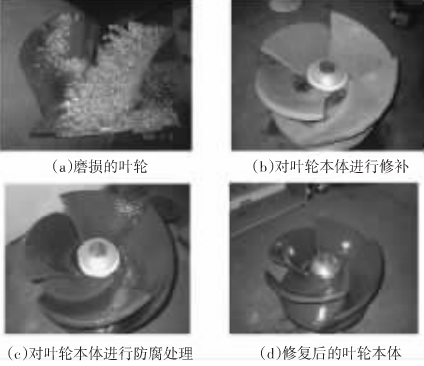

修复工艺：

首先清理渣浆泵表面的杂质，叶轮边缘磨损缺失严重部位用钢丝网焊补骨架，焊补部位角磨机清理焊渣粗化处理。对磨损部位进行喷砂粗化处理，清洗剂清洗并晾至干燥。

将LT256可刷涂陶瓷涂层A、B组分混合均匀并刷涂至待修复部位。

在LT256可刷涂陶瓷涂层固化前，将混合均匀的LT227碳化硅修补剂涂敷于磨损部位，胶层要压实，并用铲刀将其恢复至原有尺寸，表面修平整。

LT227碳化硅修补剂未固化前，表面刷涂一层LT256可刷涂陶瓷涂层。

室温放置24小时完成固化，温度低时，可对其进行加热促进固化。
