LT3496背衬胶(破碎机背衬填充材料)-破碎机填料,背衬胶，破碎机背衬材料

   我公司可根据客户要求提供破碎机背衬填充材料分装、贴牌、定制服务。质量稳定，价格便宜。欢迎新老客户订购！

LT3496破碎机背衬填充材料又叫背衬胶、背衬保护剂、破碎机填料、破碎机衬板填充料。 双组分，改性环氧材料。强度高，抗冲击性能优异用于破碎机的衬板与基体之间,碎石桶与夹套间隙,支撑圆锥体和保护层空间的填充/支撑, 同时在设备受到破碎矿石的冲击或载荷振动时作为缓冲材料；也用于球磨机耐磨衬板和筒体间隙的结构补强,抗冲击振动。

  LT3496破碎机背衬填充材料产品特性：

   1、背衬胶固化前：流动性好，填充性强，操作简单，安全环保。

   2、背衬胶固化后：收缩率低，粘接性好，承载能力高，便于拆卸。

   3、背衬胶应用范围广，在矿山和选冶工厂、水电筑坝、建材碎石等行业获得广泛应用。

  LT3496破碎机背衬填充材料性能指标

  LT3496 破碎机背衬填充材料适用机型

  圆锥破碎机(中、细破碎),旋回破碎机(粗破碎)，球磨机

    2、美国诺德贝格Nordberg(进口或沈重生产)Symons弹簧系列   2”(600)、3”(900)、4”(1200)、4¼”(1300)、51/2”(1650)、7”(2100)；

    3、瑞典山德维克Sandvik液压圆锥Hydrocone系列H2800、H3800、H4800 、H6800、H7800、H8800、S2800、S3800、S4800、S6800。

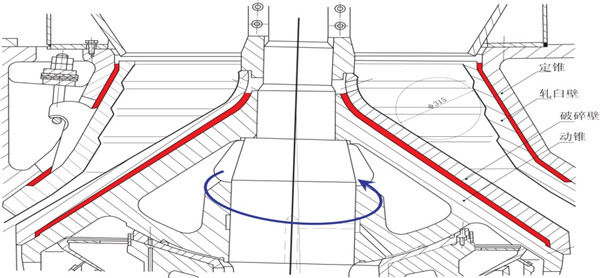

  LT3496破碎机背衬填充材料典型施胶部位：

   LT3496破碎机背衬填充材料使用方法

    1、清理和准备：清除锥体表面残余填充料，和与胶接触部位油污，脏物；装合锥体和衬板；用胶带等封住锥体/衬板配合面和环孔,以防漏胶，必要时保护轴上的螺纹；使用时尽量在10℃-30℃施工，冬季施工最好将A组分单独加热到30℃-40℃以降低粘度便于浇注。

为便于下次拆卸，锥体和衬板表面可预涂适量机油或脱模剂。

    2、配胶：打开LT3496破碎机衬板填充材料A组分, 用电动搅拌器搅拌2分钟，然后边将B组分倒入A组分桶中边用电动搅拌器搅拌,一般搅拌时间不超过4分钟即可混合均匀；操作时间:从开始混合到灌装完毕总时间 ,不超过15分钟(25℃数据) .气温超过30℃，浇注时间缩短，可以减少单次配胶量或固化剂少加10%然后进行搅拌浇注。

    3、浇注：将混合好的LT3496破碎机背衬填充材料胶液,沿锥体或衬板缝隙的一个地方注入，便于排气,必要时可用橡皮泥等做围堰引导，直到从缝隙顶溢出。不要将没有混合均匀（颜色不同）的胶注入。灌注轧臼壁 破碎壁之前，要切记将调整套 躯体上与填充料接触的表面涂抹一层润滑油，便于更换衬板。

    4、固化：放置固化12-24小时，温度对固化时间影响大,温度高固化快，夏季12小时可投入使用，冬季24小时可投入使用。如气温过低（低于5℃），浇注后应进行加热固化。

     LT3496破碎机背衬填充材料操作注意事项

    1、LT3496背衬胶的操作使用温度在5℃-35℃,锥体低于5℃或高于35℃尽量不要施工

    2.温度过低，操作时间延长，但是粘度高难浇注；低于10℃可以将LT3496背衬胶A组分加热到35℃然后搅拌使用。

    3、温度过高，背衬胶操作时间缩短;高于30℃可以减少一次混胶量,边浇注边配料。

  包装规格:20kg/组 ，或10 kg/组 。

  运输贮存;本品为一般化学品，运输贮存过程中，应注意防水、防明火，阴凉干燥处保存，贮存期为一年。
